产品简介:

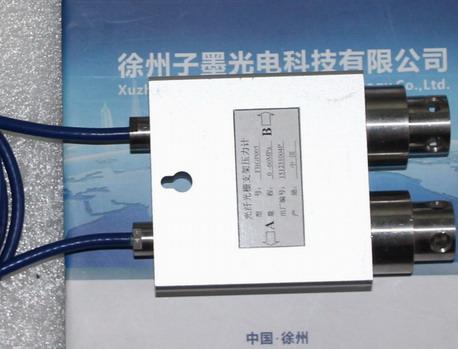

FBGZJ-2型光纤光栅支架压力计是一种检测液压支柱初撑力(工作阻力)的仪器。其工作原理将综采支架高压腔内的液压,通过高压油管传递给压力膜片,膜片的变形传递到光纤光栅,使得光纤光栅中心波长发生线性变化。通过光栅分析仪解调仪将中心波长信号转变成数字量,显示当前液压压力大小。双通道的矿压检测接口,可对液压支柱压力同时进行两点的压力采集。
技术指标:
指 标 |
参 数 值 |
光栅中心波长 |
1525~1565nm |
光栅反射率 |
>85% |
标准量程 |
0-60MPa |
光栅数量 |
4个(内置2个压力计) |
分辨率 |
0.05% F.S. |
使用温度 |
-30 ~ +80℃ |
温补 |
自温补 |
安装方式 |
掉挂或固定安装 |
尾纤形式 |
φ6mm铠装光缆 |
连接方式 |
熔接或FC/APC |
应用领域:
FBGZJ-2型光纤光栅支架压力计用于监测煤矿井下综采支架压力参数。
