产品描述:

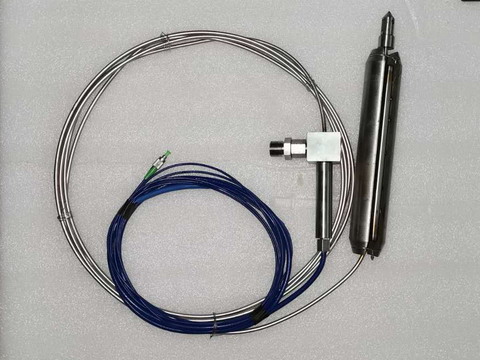

FBGS007-2型光纤光栅双钻孔应力计用于实时监测煤体或岩体垂直载荷应力的大小。光纤光栅钻孔应力计的传感原理:钻孔周围的煤体或岩体受应力作用产生变形,将应力传递到油压枕上,使得内部压力发生变化。油压的变化通过油管传输到孔外连接的光纤光栅压力传感器上。经过光纤光栅信号分析仪将传感器的光信号转换为压力值,传输至计算机,实时显示煤岩体应力的大小。双钻孔应力计可以同时测量一个钻孔内两不同深度的岩土应力。
技术指标:
指 标 |
参 数 值 |
光栅中心波长 |
1525~1565nm |
光栅反射率 |
>85% |
标准量程 |
0-30MPa |
光栅数量 |
4个(测量压力和温补分别两个) |
分辨率 |
0.05% F.S. |
使用温度 |
-30 ~ +80℃ |
温补 |
自温补 |
安装方式 |
钻孔安装 |
测点数量 |
4个 |
尾纤形式 |
φ6mm铠装光缆 |
连接方式 |
熔接或FC/APC |
应用领域:
FBGS007-2本安型光纤光栅钻孔应力计用于采矿隧道等地下工程中进行岩体应力变化的设备;适用于各种场合的应力自动化工程检测,可广泛应用于巷道岩体、桥梁、隧道、边坡、大坝等工程领域野外环境下定期或长期远程自动化测量。
