光纤光栅钻孔应力计


光纤光栅钻孔应力计

产品简介

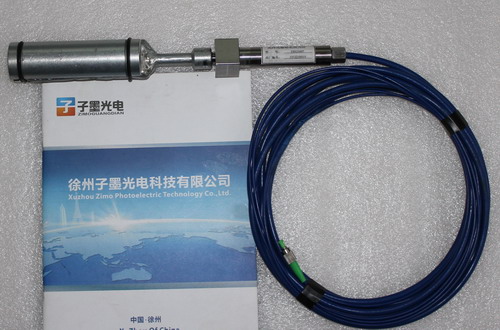

FBGS007型光纤光栅钻孔应力计测量的是煤体或岩体垂直载荷应力的大小。光纤光栅钻孔应力计的传感原理为受应力作用钻孔周围的煤体或岩体产生破坏变形,将应力传递到应变体上产生横向变形,置于光纤光栅钻孔应力计内的光纤光栅传感器将变形量转换成光波信号,经过光纤光栅信号解调仪解调为数字信号,传输至数据接收计算机动态显示煤岩体应力的大小。随着工作面空间和时间关系的不同及工作面开采的不断推进,用于监测因采动影响的煤矿井下煤层或岩层内部应力变化、工作面超前支承压力峰值分布位置与显著影响范围,分析其在相对稳定和显著运动过程中的变化规律,是研究采场动压作用规律的重要手段之一。光纤光栅钻孔应力计实物图如图1所示。

技术指标

光栅中心波长

15251565nm

光栅反射率

>85%

标准量程

0-60MPa

光栅数量

2个(测量压力和温补)

分辨率

0.05% F.S.

使用温度

-30 ~ +80

温补

自温补

尺寸

φ38×400mm

安装方式

钻孔埋入

尾纤形式

φ6mm铠装光缆

连接方式

熔接或FC/APC

应用领域

FBGS007本安型光纤光栅钻孔应力计用于采矿隧道等地下工程中进行岩体应力变化的设备;适用于各种场合的应力自动化工程检测,可广泛应用于巷道岩体、桥梁、隧道、边坡、大坝等工程领域野外环境下定期或长期远程自动化测量。
