光纤光栅离层仪


光纤光栅离层仪

产品简介

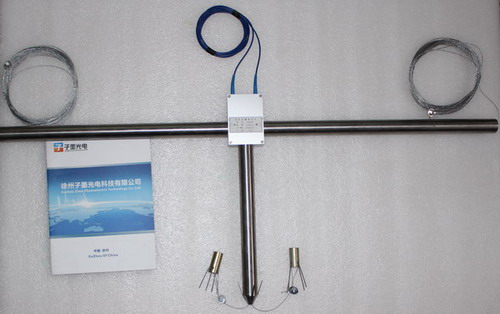

FBGD003型光纤光栅顶板离层主要由两个锚固爪、钢丝绳、底座、布置在底座内的光纤光栅、光纤尾纤组成。光纤光栅顶板离层仪是将巷道顶板离层时对光纤的作用,引起光纤光栅反射波长的发生变化,只要测出这些参数随外界因素的变化关系,就可以通过光纤光栅波长的变化来检测外界离层变化,克服了传统顶板离层仪现场人工读数数据滞后、误差大等缺点。这一技术的应用对测量锚杆支护巷道锚固区内外顶板离层大小,以及评价锚杆支护效果和巷道安全程度具有重要意义。

技术指标

光栅中心波长

15251565nm

光栅反射率

>85%

标准量程

0-300mm(量程可定制)

光栅数量

两个光栅,分别测量两个锚固爪的位移。

位移精度

2% F.S.

位移分辨率

0.05% F.S.

使用温度

-30 ~ +80

温度补偿

需另配温补传感器

安装方式

钻孔埋入

尾纤形式

φ3mm铠装光缆

连接方式

熔接或FC/APC

应用领域

光纤光栅顶板离层仪主要用于煤矿巷道顶板、围岩离层检测,也可用于隧道、涵洞、人防工程等顶板的松动位移检测。
