产品描述：

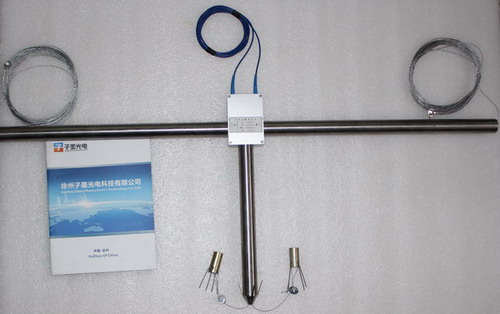

FBGLC001型光纤光栅顶板离层仪主要由两个锚固爪、钢丝绳、底座、布置在底座内的光纤光栅、光纤尾纤组成。光纤光栅顶板离层仪是将巷道顶板离层对光纤的作用，引起光纤光栅反射波长的发生变化，只要测出这些参数随外界因素的变化关系，就可以通过光纤光栅波长的变化来检测外界离层变化，克服了传统顶板离层仪现场人工读数数据滞后、误差大等缺点。这一技术的应用对测量锚杆支护巷道锚固区内外顶板离层大小，以及评价锚杆支护效果和巷道安全程度具有重要意义。
技术指标：
|
指 标 |
参 数 值 |
|
光栅中心波长 |
1525～1565nm |
|
光栅反射率 |
>85% |
|
标准量程 |
0-300mm（量程可定制） |
|
光栅数量 |
两个光栅，分别测量两个锚固爪的位移。 |
|
位移精度 |
2% F.S. |
|
位移分辨率 |
0.05% F.S. |
|
使用温度 |
-30 ~ +80℃ |
|
温度补偿 |
自温补 |
|
安装方式 |
钻孔埋入 |
|
尾纤形式 |
φ3mm铠装光缆 |
|
连接方式 |
熔接或FC/APC |
应用领域：
光纤光栅顶板离层仪主要用于煤矿巷道顶板、围岩离层检测，也可用于隧道、涵洞、人防工程等顶板的松动位移检测。
