产品描述:

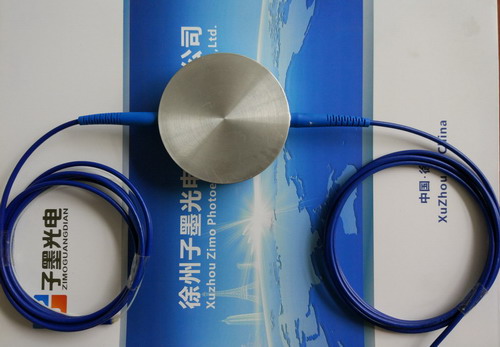

光纤光栅式土压力计用于测量填土、堤坝等软基的土体压力或边界土压力。传感器将作用在盒体上的土体压力将引起光纤光栅波长的变化,通过专用调制解调设备即可测得土体应力的变化。安装方式:将接触面修整平整,将土压力计安置于设计位置,采用人工回填方式,回填避免接触大的石料。
技术指标:
指 标 |
参 数 值 |
光栅中心波长 |
1525~1565nm |
光栅反射率 |
>85% |
标准量程 |
0.1、0.7、1、2、5 MPa(量程可定制) |
压力精度 |
0.5% F.S. |
压力分辨率 |
0.05% F.S. |
温度精度 |
±0.5 ℃ |
温度分辨率 |
0.1℃ |
使用温度 |
-30 ~ +80℃ |
外形尺寸 |
Ф80mm×25mm (尺寸可定制) |
安装方式 |
埋入 |
尾纤形式 |
铠装光缆 |
连接方式 |
熔接或FC/APC |
应用领域:
测量土体和土石体填方工程、堤坝中的总压力
测量挡土墙、桥墩、管道、钻孔桩和隧洞衬砌的接触压力
测量混凝土中的应力
