产品描述:

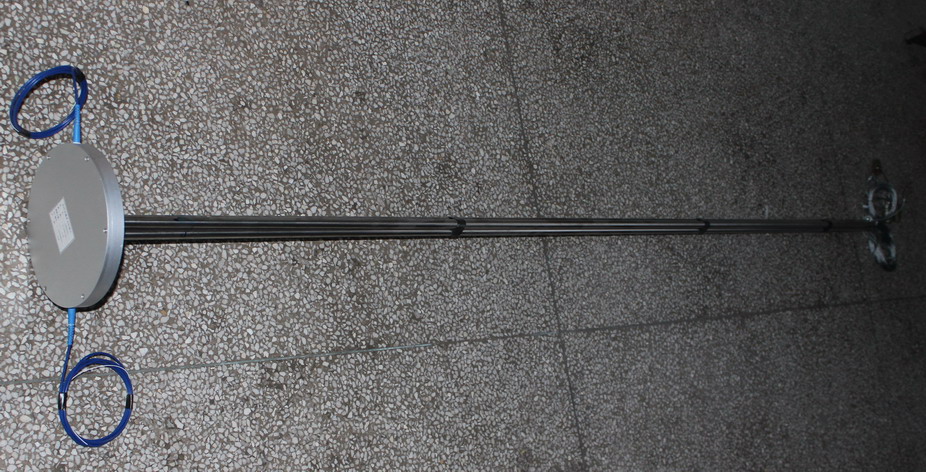

FBGD003-3型光纤光栅多点位移计是由位移计组(3支)、保护管(3根)锚爪、钢丝绳(3种长度)、保护罩组成。适用于长期埋设在水工结构物或土坝、土堤、边坡、隧道等结构物内,测量结构物深层多部位的位移、沉降、应变、滑移等。
技术指标:
指 标 |
参 数 值 |
光栅中心波长 |
1525~1565 nm |
光栅反射率 |
>85% |
标准量程 |
100、200、500 mm(量程可定制) |
位移测点 | 3 个 |
光栅数量 | 3 个位移,1个温补 |
位移精度 |
0.5% F.S. |
位移分辨率 |
0.05% F.S. |
温度精度 |
±0.5℃ |
温度分辨率 |
0.1℃ |
温补方式 |
自温补温 |
使用温度 | 使用温度 |
外形尺寸 |
根据量程确定 |
安装方式 |
埋入 |
尾纤形式 |
铠装光缆 |
连接方式 |
熔接或FC/APC |
应用领域:
适用于长期埋设在水工结构物或土坝、土堤、边坡、隧道等结构物内,测量结构物深层多部位的位移、沉降、应变、滑移等。
