光纤光栅式石化温度在线监测系统

发布时间：2020/06/17 10:35:34

人气：

来源：未知

案例介绍

油罐区是重大工业危险源，数量多、危险性大，一旦发生火灾、爆炸等事故，将会造成重大人员伤亡和财产损失，因此，特别需要加强油罐区的安全管理和安全监控。我公司开发了光纤光栅石化温度在线监测系统，该系统采用光纤光栅作为温度测量敏感元件，温度信号通过光纤传输到温度在线监测仪中，温度在线监测仪只需放在总监控室中。温度信号的采集与传输全部是无源的，本质安全。该系统可用于储油罐、储气罐的温度实时监测，具有在线监测、实时显示，分析现场温度的功能，并能多级报警、历史记录和分析、报表分析等处理。

系统特点：

本征安全、防雷防爆、抗强电磁干扰、完全电绝缘；

对油罐群中各油罐所有测点的温度值和所处的位置都能够实时测量、显示；

测量的精度能够达到±0.5℃，分辨率能够达到0.1℃；

多级报警方式：定温报警、差温报警；

可以与其它应急系统联动，实现油罐区的自动化管理；

系统采用的光源使用寿命长，能够满足实时在线、全天候测试的需要；

有良好的兼容性，可通过VGA、100M以太网、RS232/485等接口进行数据传输和交换；

系统指标：

指标	参数
通道数	1-64
每通道测点数	18
测温精度	±0.5℃
测温分辨率	0.1℃
测量时间	所有通道同步测量时间小于1秒钟
响应时间	≤1秒钟
光纤传输距离	≥40km
传输光纤类型	单模光纤
报警触发条件	温度超过85℃ （用户可重新设定）
	温升速率超过8℃／min（用户可重新设定）
	超过区域内平均温度值15℃以上
火灾报警接口	每个灌提供一个无源接点
供电方式	AC220V/50Hz
通讯接口	100M以太网/RS232/RS485
显示	液晶显示屏
操作	外接鼠标、键盘

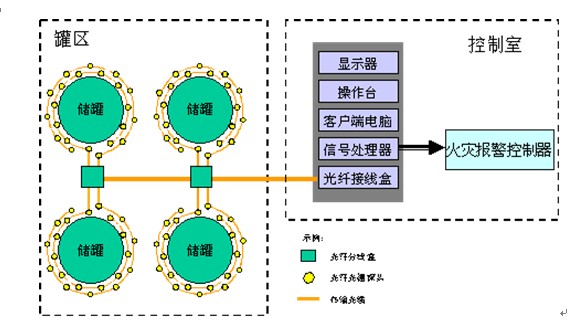

系统示意图：

各种油灌安装示意图：

外浮顶罐：

检测探头用固定卡固定在外浮盘边缘或二次密封圈上。油罐上检测光缆除沿浮盘敷设外需留下40m左右（或2倍于罐高的长度），该部分检测光缆有序卷好放在浮盘上（不捆扎）。传感器链路交错布设，几条传感链有探头的一端与光纤接续盒内的传输光缆相连接，然后将光纤接续盒密封好。光纤接续盒安放在浮盘导轨1米以外位置，避免预留的传输光缆与导轨缠绕。浮盘上需预留40米或2倍于罐高的传输光缆，该部分传输光缆有序卷好放在浮盘上（不捆扎）。传输光缆通过金属软管引至扶梯处，再通过防爆镀锌管沿扶梯引至罐下，沿电缆沟引至监控室。

内浮顶罐：

检测探头用固定卡固定在内浮盘边缘或密封圈上。油罐内检测光缆需留下40m左右，从光孔处通过柔性软管悬垂到浮顶上（尽量远离静电线），其余检测光缆有序卷好放在浮盘上（不捆扎）。油罐上的检测光缆全部穿管（DN20防爆镀锌管）沿护栏走向扶梯，并沿扶梯引至罐下光纤接续盒。

油罐外检测探头有跳线的一端，与光纤接续盒内的传输光缆相连接，然后将钢管管口及光纤接续盒密封好。传输光缆由电缆沟引至监控室。

拱顶罐：

拱顶罐安装将检测光缆直接固定安装在罐顶与罐壁交界处。

检测光缆固定每间隔1m安装一个固定卡，将检测光缆及固定卡用2个高强力磁铁吸附在罐体表面。如有合适的螺栓也可用M10螺母将固定卡固定在螺栓上。

球形油罐：

检测光缆布置在罐体表面，采用专用卡子固定，每间隔1米安装一个固定卡。各条检测光缆带光纤跳线的一头连接到光纤接续盒与传输光缆连接，将光纤接续盒密封后，将传输光缆直埋敷设，埋设深度地面以下0.8m，出地面2m以下穿钢管保护。

系统软件：

光纤光栅温度在线监测系统石化版软件具有报警设置、报警记录、历史记录分析等功能。实时温度显示能够直观地显示被测对象的实时温度；报警设置可以对不同的储油罐、储气罐设定不同的报警级别，包括超温报警、温差报警、火灾报警；报警记录可以保存各储油罐、储气罐历史报警点的位置、报警温度等情况；历史记录分析功能保存了自系统安装以来所有测点温度的变化情况。客户可选择不同的测点、不同的时间段，综合分析被测设备的运行情况。根据温升趋势，可早期预测出被测设备的运行状况，提供被测设备的检修依据。
